Засыпной фильтр для воды

Засыпной фильтр: определение и принцип работы

Засыпной фильтр (также известный как напорный фильтр с зернистой загрузкой) — это устройство для очистки воды, в котором фильтрующим элементом является слой гранулированного материала (загрузки). Вода под давлением проходит через этот слой, а загрязнения задерживаются в толще или на поверхности гранул.

Принцип действия промышленного засыпного фильтра основан на сочетании нескольких механизмов:

• Механическое задерживание: Частицы крупнее пор между гранулами просто не проходят дальше.
• Адгезия (прилипание): Мелкие частицы притягиваются и удерживаются на поверхности гранул за счет сил молекулярного взаимодействия.
• Седиментация (осаждение): Внутри порового пространства частицы теряют скорость и оседают на гранулах.
• Контактная коагуляция: На поверхности зерен загрузки происходит слипание мельчайших коллоидных частиц.

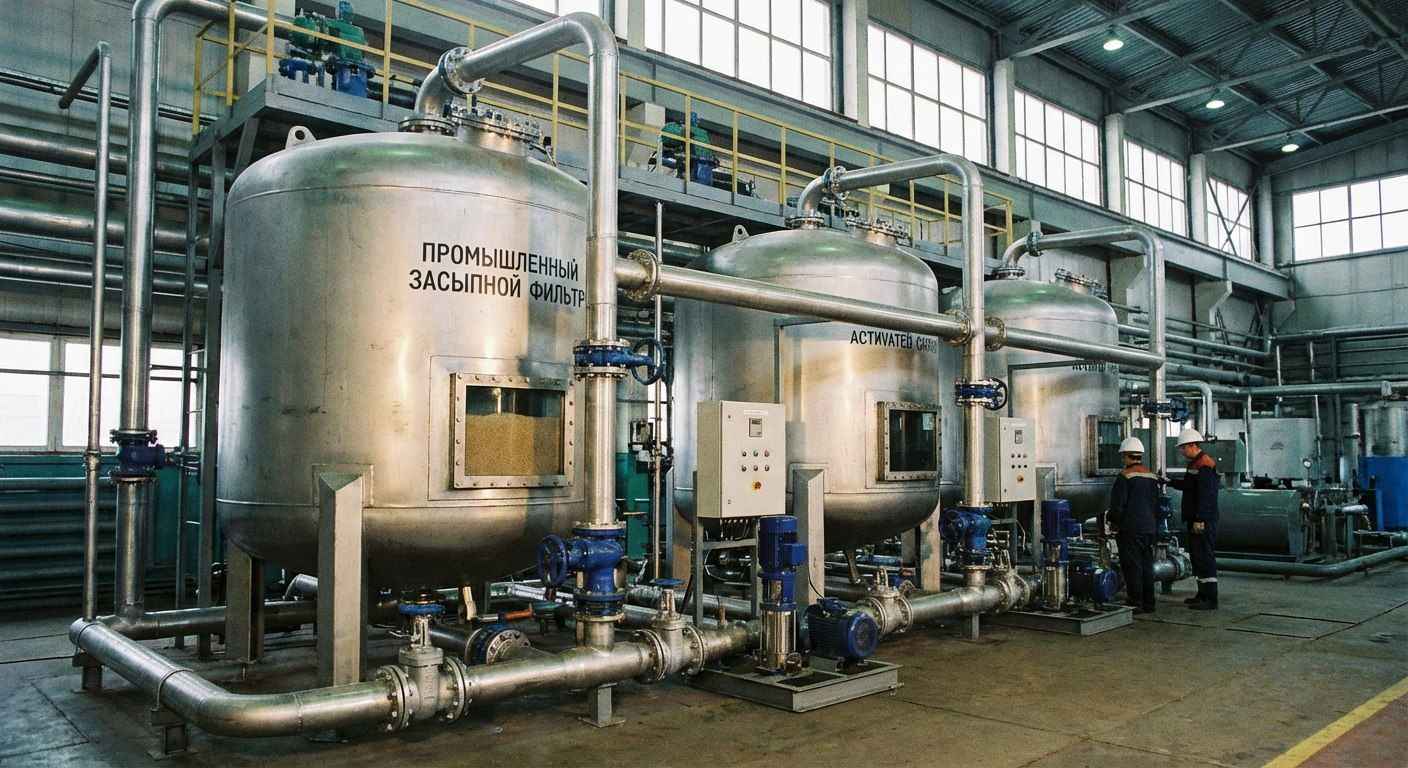

Главное отличие промышленных засыпных фильтров для воды от бытовых — масштабы. Это крупногабаритные установки (часто стальные вертикальные или горизонтальные резервуары диаметром от 0,5 до 4 метров и более), рассчитанные на высокую производительность (от 5 до 500 м³/час и выше) и круглосуточный режим работы.

Типы фильтрующих загрузок в промышленных фильтрах

Выбор загрузки для промышленного засыпного фильтра — ключевой этап проектирования системы водоочистки. Материал подбирается строго под состав исходной воды и требуемый результат.

Основные виды загрузок:

1. Кварцевый песок:
   • Самая распространенная и экономичная загрузка.
   • Используется для удаления механических взвесей, осветления воды, задержания хлопьев после коагуляции.
   • Размер фракций подбирается в зависимости от крупности загрязнений (обычно от 0,5 до 3 мм).
   • Применяется на станциях водоподготовки, очистных сооружениях, в фильтрах оборотного водоснабжения.
2. Антрацит:
   • Обладает более высокой сорбционной способностью по сравнению с песком.
   • Имеет угловатую форму зерен, что улучшает задержание взвесей.
   • Меньшая плотность позволяет использовать его в многослойных фильтрах (антрацит располагается сверху, песок — снизу).
   • Эффективен для удаления нефтепродуктов и органических соединений.
3. Гидроантрацит:
   • Специально обработанный антрацит с улучшенными характеристиками для водоподготовки.
   • Используется в фильтрах обезжелезивания и осветления.
4. Каталитические загрузки (Birm, Greensand, МЖФ, Pyrolox и др.):
   • Специализированные материалы для удаления железа, марганца и сероводорода без применения реагентов (или с минимальной реагентной обработкой).
   • Поверхность этих материалов покрыта катализатором (обычно диоксидом марганца), который ускоряет окисление растворенного железа кислородом, растворенным в воде.
   • Требуют определенного уровня pH и содержания кислорода в исходной воде.
5. Ионообменные смолы:
   • Используются в промышленных засыпных фильтрах для умягчения воды (удаления солей жесткости).
   • Представляют собой синтетические гранулы-катиониты, которые захватывают ионы кальция и магния, отдавая взамен ионы натрия.
   • Требуют периодической регенерации раствором поваренной соли.
6. Активированный уголь:
   • Применяется для сорбционной доочистки — удаления органических загрязнений, остаточного хлора, нефтепродуктов, неприятных запахов и привкусов.
   • В промышленности используются гранулированные активные угли (ГАУ) с высокой механической прочностью.

Конструкция промышленного засыпного фильтра

Типовой промышленный засыпной фильтр для воды представляет собой сложное инженерное сооружение. Рассмотрим его основные элементы:

Корпус

Выполняется из углеродистой стали с антикоррозийным покрытием (эмаль, эпоксидная смола, резина) или из нержавеющей стали. Корпус рассчитан на работу под давлением (обычно до 6-10 атм). Форма может быть вертикальной (занимает меньше площади) или горизонтальной (удобна при большой производительности и ограниченной высоте помещения).

Фильтрующий слой (загрузка)

Занимает от 50% до 70% объема корпуса. Высота слоя может составлять от 1 до 2,5 метров в зависимости от типа фильтра и задачи.

Поддерживающие слои (гравийная подушка)

Под основной загрузкой располагаются несколько слоев гравия возрастающей крупности (от мелкого к крупному). Они предотвращают вымывание основной загрузки в дренажную систему и равномерно распределяют поток промывной воды.

Дренажно-распределительная система

Находится на дне фильтра. Служит для равномерного сбора отфильтрованной воды и равномерного распределения промывной воды при регенерации. Конструктивно может выполняться в виде:

• Щелевых колпачков;
• Трубчатой системы с отверстиями;
• Перфорированных плит.

Трубопроводная обвязка и запорно-регулирующая арматура

Система труб и задвижек (или поворотных затворов), позволяющая переключать режимы работы фильтра: фильтрация, промывка (взрыхление), осаждение, сброс первого фильтрата.

Блок управления

В современных промышленных засыпных фильтрах используются автоматические блоки управления на базе программируемых логических контроллеров (ПЛК). Они управляют задвижками, отслеживают перепад давления на фильтре, запускают промывки по таймеру или по объему, ведут журнал событий и передают данные на диспетчерский пульт.

Режимы работы: фильтрация и промывка

Промышленные засыпные фильтры для воды работают циклически. Цикл состоит из двух основных фаз:

1. Режим фильтрации

Исходная вода подается насосом в верхнюю часть фильтра, проходит через слой загрузки сверху вниз, очищается и через дренажную систему отводится потребителю. Постепенно поры в загрузке заполняются загрязнениями, гидравлическое сопротивление растет, а качество фильтрата может ухудшаться. Когда перепад давления достигает критической величины (обычно 0,5-1,0 атм), фильтр выводят на промывку.

2. Режим промывки (регенерация)

Это обязательный этап восстановления фильтрующей способности загрузки. Промывка может быть:

• Водяной (обратной): Вода подается снизу вверх с большой скоростью, взвешивая (взрыхляя) загрузку. Зерна трутся друг о друга, и накопившаяся грязь отрывается и выносится потоком в дренаж.
• Водо-воздушной: Сначала подается сжатый воздух для интенсивного механического воздействия на загрузку, а затем вода для смыва отделившихся загрязнений. Этот способ эффективнее и экономичнее по воде.

После промывки фильтр снова готов к работе. Весь процесс в автоматическом режиме занимает от 10 до 30 минут.

Применение промышленных засыпных фильтров

Промышленные засыпные фильтры — это основа водоподготовки на множестве объектов:

• Подготовка питьевой воды: На водозаборах из рек, водохранилищ и подземных источников для очистки воды перед подачей в городскую сеть.
• Очистка сточных вод: На стадии доочистки биологически очищенных стоков перед сбросом в водоем или на рельеф.
• Оборотное водоснабжение: На промышленных предприятиях для очистки воды, используемой в технологических циклах (охлаждение, промывка), с целью ее повторного использования. Это позволяет экономить водные ресурсы и снижать платежи за сбросы.
• Нефтегазовая отрасль: Для подготовки воды для заводнения пластов, очистки пластовой воды, удаления нефтепродуктов.
• Металлургия и энергетика: Подготовка воды для питания паровых котлов, охлаждающих контуров, гидрозолоудаления.
• Пищевая промышленность: Подготовка технологической воды для производства напитков, консервов, молочной продукции.

Преимущества промышленных засыпных фильтров

Почему засыпные фильтры для воды остаются стандартом в промышленности на протяжении десятилетий?

• Высокая производительность: Способны очищать сотни кубометров воды в час.
• Надежность и долговечность: Простая конструкция с минимумом движущихся частей (кроме арматуры) обеспечивает долгий срок службы — 20-30 лет и более.
• Эффективность: При правильном подборе загрузки обеспечивают глубокую очистку от широкого спектра загрязнений.
• Универсальность: Возможность комбинировать разные типы загрузок в одном корпусе или в каскаде фильтров для решения комплексных задач.
• Автоматизация: Современные системы полностью автоматизированы и не требуют постоянного присутствия персонала.
• Экономичность: Долговечная загрузка, которая может служить 3-5 лет и более без замены (требует только промывок). Относительно низкие эксплуатационные затраты.

Как выбрать промышленный засыпной фильтр

Проектирование и выбор промышленного засыпного фильтра — задача для специализированных организаций. Она включает в себя:

1. Анализ исходной воды: Определение состава и концентрации загрязнений.
2. Определение требований к очищенной воде: Качество воды на выходе (нормативы для конкретного производства или сброса).
3. Расчет производительности: Необходимый часовой и суточный расход воды.
4. Технологический расчет: Выбор типа загрузки, высоты слоя, скорости фильтрации, площади фильтрования, количества фильтров (одно- или многосекционная установка).
5. Конструктивный расчет: Определение диаметра и высоты корпуса, подбор дренажной системы, арматуры, насосного оборудования.
6. Выбор системы автоматизации: Степень автоматизации и интеграции в существующую систему управления предприятием.

Засыпной фильтр для воды промышленного назначения — это проверенное, надежное и эффективное решение для масштабных задач водоочистки. От правильного выбора типа загрузки и расчета параметров фильтра зависит стабильность технологических процессов, соблюдение природоохранных норм и экономическая эффективность производства в целом. Простота конструкции в сочетании с современными средствами автоматизации делает засыпные фильтры оптимальным выбором для предприятий самого разного профиля, от коммунального водоснабжения до тяжелой промышленности. Если перед вами стоит задача промышленной очистки воды, технология засыпной фильтрации должна рассматриваться в числе приоритетных вариантов.
